Kao dobavljač kliznih prstenova, iz prve ruke sam svjedočio kritičnoj ulozi ovih komponenti u različitim industrijama. Dobro dizajniran klizni prsten može značajno poboljšati performanse i pouzdanost opreme, dok loše dizajniran može dovesti do skupih zastoja i neefikasnosti. U ovom blogu ću podijeliti neke ključne strategije o tome kako optimizirati dizajn kliznog prstena za disk.
Razumijevanje zahtjeva za prijavu
Prvi korak u optimizaciji dizajna diska kliznog prstena je temeljito razumijevanje zahtjeva primjene. Različite industrije i oprema imaju jedinstvene potrebe, a klizni prsten mora biti prilagođen u skladu s tim.
Na primjer, u zrakoplovnoj industriji, gdje su težina i prostor na prvom mjestu, aTanak i lagan ravan klizni prstenmožda idealan izbor. Ovi klizni prstenovi su dizajnirani da budu kompaktni i lagani, što ih čini pogodnim za aplikacije kao što su sateliti i bespilotne letjelice (UAV). Tanak profil omogućava laku integraciju u uske prostore, dok mala težina pomaže u smanjenju ukupne težine opreme, što je ključno za efikasnost goriva i nosivost.
S druge strane, u industrijskoj automatizaciji, pouzdanost i izdržljivost su često glavni prioriteti. Mašine u fabrikama rade neprekidno, a svaki kvar kliznog prstena može dovesti do kašnjenja proizvodnje. APouzdan klizni prsten za disksa visokokvalitetnim materijalima i robusnim dizajnom su neophodni. Ovi klizni prstenovi su napravljeni da izdrže teška okruženja, uključujući visoke temperature, vibracije i prašinu, osiguravajući dugotrajan i stabilan rad.
Odabir materijala
Odabir materijala ima dubok utjecaj na performanse i vijek trajanja diska kliznog prstena. Dvije glavne komponente kliznog prstena su provodni prstenovi i četke.
Za provodne prstenove se obično koriste materijali kao što su legure bakra zbog njihove odlične električne provodljivosti. Legure bakra nude nisku otpornost, što minimizira gubitak energije i stvaranje toplote tokom rada. Pozlaćeni bakarni prstenovi su takođe opcija, posebno za aplikacije koje zahtevaju prenos signala visoke preciznosti. Zlato ima vrlo nisku otpornost na kontakt i visoko je otporno na koroziju, što ga čini idealnim za osjetljive elektronske sisteme.
Kada su u pitanju četke, materijali na bazi ugljika se široko koriste. Karbonske četke imaju dobra svojstva samopodmazivanja, koja smanjuju trenje i habanje između četkica i provodnih prstenova. Oni također imaju relativno visoku strujno - nosivost i mogu raditi pri velikim brzinama. Međutim, za neke primjene gdje je potreban nizak šum i prijenos signala visoke frekvencije, četke od plemenitih metala kao što su srebro-grafit ili platina-legura mogu biti prikladnije.
Electrical Design
Ispravan električni dizajn je ključan za optimizaciju performansi diska kliznog prstena. Jedan od ključnih aspekata je broj krugova. Broj krugova treba pažljivo odrediti na osnovu specifičnih zahtjeva aplikacije. Dodavanje previše kola može povećati složenost dizajna i rizik od smetnji između kola, dok premalo kola možda neće zadovoljiti funkcionalne potrebe opreme.
Još jedno važno pitanje je izolacija između strujnih krugova. Za sprečavanje curenja struje i kratkih spojeva treba koristiti visokokvalitetne izolacijske materijale. Otpor izolacije treba mjeriti i testirati tokom procesa projektovanja i proizvodnje kako bi se osiguralo da ispunjava tražene standarde.
Osim toga, usklađivanje impedancije kliznog prstena je također važno, posebno za prijenos signala visoke frekvencije. Neusklađena impedansa može uzrokovati refleksiju i slabljenje signala, što može degradirati kvalitet emitovanih signala. Stoga, električne karakteristike kliznog prstena, kao što su kapacitivnost, induktivnost i otpor, treba pažljivo analizirati i optimizirati kako bi se postiglo dobro usklađivanje impedancije.
Mehanički dizajn
Mehanički dizajn kliznog prstena je jednako važan kao i električni dizajn. Celokupna struktura kliznog prstena treba da bude projektovana tako da obezbedi glatku rotaciju i pouzdan kontakt između četkica i provodnih prstenova.

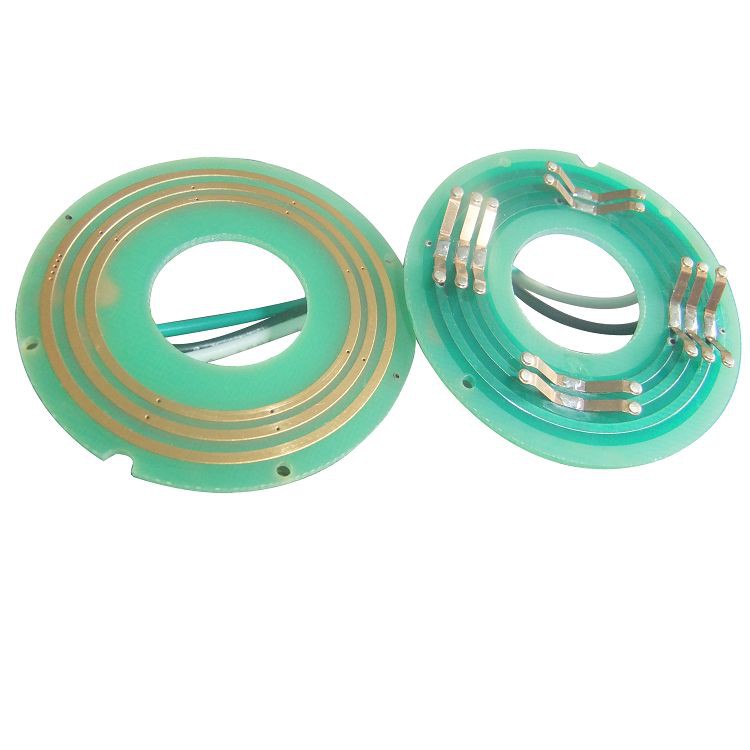

Veličina i oblik kliznog prstena trebaju biti dizajnirani tako da odgovaraju prostoru za ugradnju opreme. Kao što je ranije spomenuto, u nekim aplikacijama, aTanak i lagan Pcb klizni prsten za palačinkesa ravnim i kompaktnim dizajnom se preferira. Mehanička stabilnost kliznog prstena je također ključna. Trebao bi biti u stanju izdržati mehaničke sile nastale tokom rada, kao što su centrifugalna sila i vibracije.
Metodu ugradnje kliznog prstena treba pažljivo razmotriti. Dostupne su različite opcije montaže, kao što su prirubnica - montaža i osovina - montaža. Izbor metode montaže ovisi o specifičnim zahtjevima opreme i jednostavnosti ugradnje i održavanja.
Testiranje i validacija
Kada je dizajn kliznog prstena završen, potrebno je temeljito testiranje i validacija kako bi se osiguralo da ispunjava specifikacije dizajna i zahtjeve primjene.
Električna ispitivanja treba provesti kako bi se izmjerili električni parametri kliznog prstena, kao što su kontaktni otpor, izolacijski otpor i kvalitet prijenosa signala. Ova ispitivanja se mogu izvesti pomoću specijalizirane opreme za električno ispitivanje.
Mehanička ispitivanja su također važna za procjenu mehaničkih performansi kliznog prstena. Na primjer, treba izmjeriti rotacijski moment kako bi se osiguralo da je unutar prihvatljivog raspona. Istrošenost četkica i provodnih prstenova treba pratiti tokom dugotrajnog testa rada kako bi se procijenila trajnost kliznog prstena.
Ispitivanja okoline također treba provesti kako bi se simulirali stvarni radni uvjeti kliznog prstena. Ovo može uključivati testove temperature, testove vlažnosti i testove vibracija. Izlaganjem kliznog prstena ovim uslovima okoline, potencijalni problemi se mogu identifikovati i rešiti pre nego što se proizvod stavi u upotrebu.
Zaključak
Optimizacija dizajna kliznog prstena zahtijeva sveobuhvatan pristup koji uzima u obzir zahtjeve primjene, odabir materijala, električni dizajn, mehanički dizajn i testiranje i validaciju. Slijedeći ove strategije, možemo dizajnirati i proizvoditi visokokvalitetne disk-prstenove koji zadovoljavaju različite potrebe različitih industrija.
Ako vam je potreban klizni prsten za disk za vašu aplikaciju, mi smo tu da vam pomognemo. Naš tim stručnjaka može raditi s vama kako bi razumio vaše specifične zahtjeve i pružio prilagođena rješenja. Kontaktirajte nas za više informacija i za početak rasprave o nabavci.
Reference
- "Slip Ring Handbook", koji je izdalo vodeće industrijsko udruženje.
- Tehnički radovi o projektovanju i izradi kliznih prstena od poznatih istraživačkih institucija.
- Industrijski standardi i smjernice koje se odnose na električni i mehanički dizajn kliznih prstenova.
